[논문 리뷰] Computer Vision - Faster R-CNN

📃 논문 https://arxiv.org/pdf/1506.01497.pdf



• 기존 Fast R-CNN 모델은 여전히 Selective search 알고리즘을 통해 region proposals 추출하기 때문에 학습 및 detection 속도를 향상시키는데 한계가 있음
• Selective search 알고리즘
  • 이미지 픽셀의 컬러, 무늬, 크기, 형태에 따라 유사한 Region을 계층적 그룹핑 방법으로 계산하는 방식
  • 객체가 들어있을 만한 여러개의 바운딩박스를 만들고 반복적으로 Selective Search 알고리즘을 이용하여 최적의 바운딩 박스를 선정해 Region Proposal



Preview

• 후보 영역 추출을 위해 사용되는 Selective search 알고리즘은 CPU 상에서 동작하고 이로 인해 네트워크에서 병목현상이 발생

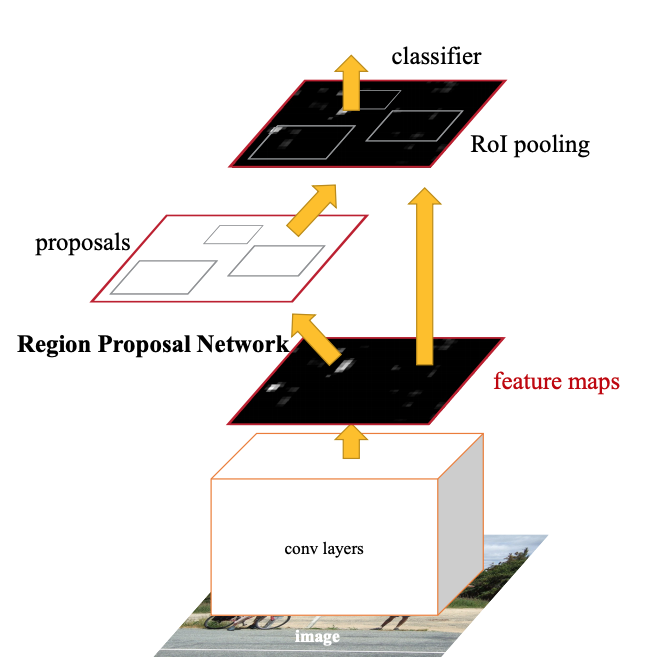

• Faster R-CNN은 이러한 문제를 해결하고자 후보 영역 추출 작업을 수행하는 네트워크인 Region Proposal Network(이하 RPN)를 도입
• RPN은 region proposals를 보다 정교하게 추출하기 위해 다양한 크기와 가로세로비를 가지는 bounding box인 Anchor box를 도입
• RPN에서 region proposals를 추출하고 이를 Fast R-CNN 네트워크에 전달하여 객체의 class와 위치를 예측
• 모델의 전체 과정이 GPU 상에서 동작하여 병목 현상이 발생하지 않으며, end-to-end로 네트워크를 학습시키는 것이 가능해짐
  1. 원본 이미지를 pre-trained된 CNN 모델에 입력하여 feature map을 얻음
  2. feature map은 RPN에 전달되어 적절한 region proposals을 산출
  3. region proposals와 1) 과정에서 얻은 feature map을 통해 RoI pooling을 수행하여 고정된 크기의 feature map을 얻음
  4. Fast R-CNN 모델에 고정된 크기의 feature map을 입력하여 Classification과 Bounding box regression을 수행



Main Ideas

1. Anchor Box

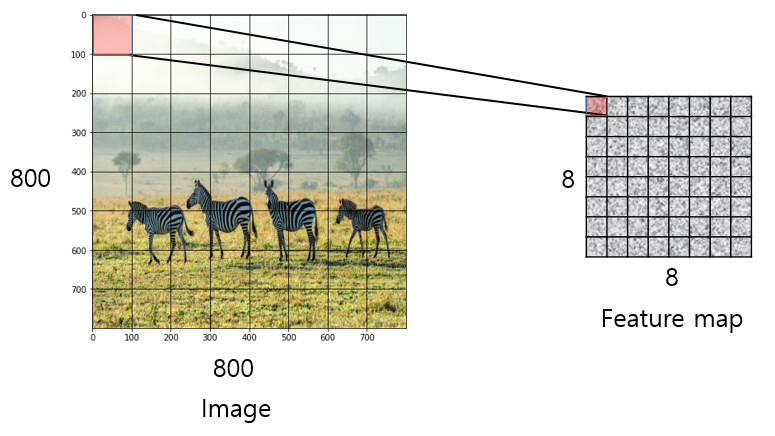

• 원본 이미지를 일정 간격의 grid로 나눠 각 grid cell을 bounding box로 간주하여 feature map에 encode하는 Dense Sampling 방식을 사용
• sub-sampling ratio를 기준으로 grid를 나누게 됨

• 고정된 크기(fixed size)의 bounding box를 사용할 경우, 다양한 크기의 객체를 포착하지 못할 수 있음

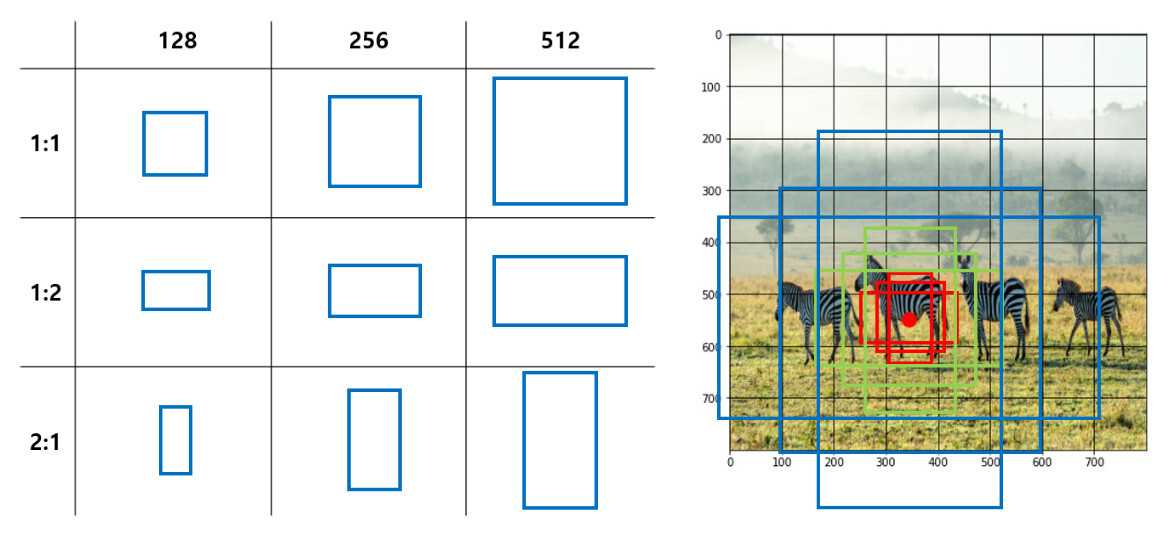

• 지정한 위치에 사전에 정의한 서로 다른 크기(scale)와 가로세로비(aspect ratio)를 가지는 bounding box인 Anchor box를 생성하여 다양한 크기의 객체를 포착하는 방법을 제시
  • aspect ratio는 width, height의 길이의 비율
• anchor box는 원본 이미지의 각 grid cell의 중심을 기준으로 생성
  • 본 이미지에서 sub-sampling ratio를 기준으로 anchor box를 생성하는 기준점인 anchor를 고정 → 이 anchor를 기준으로 사전에 정의한 anchor box 9개를 생성
  • 기존에 고정된 크기의 bounding box를 사용할 때보다 훨씬 많은 bounding box를 생성하며, 보다 다양한 크기의 객체를 포착하는 것이 가능

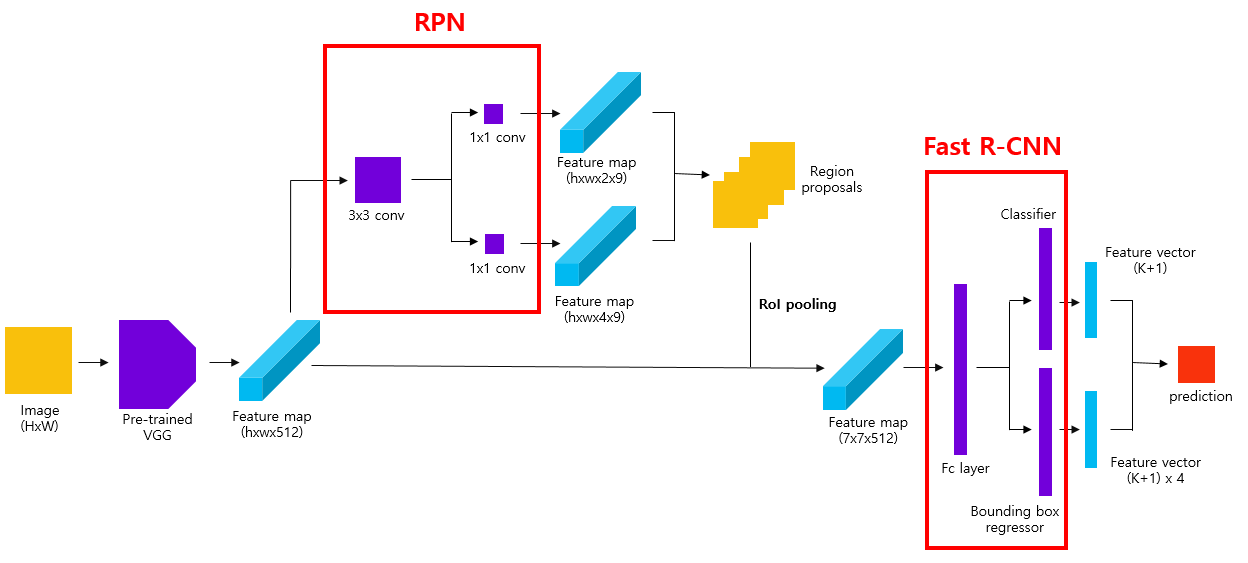

2. RPN(Region Proposal Network)

• 원본 이미지에서 anchor box를 생성하면 수많은 region proposals가 만들어짐
• RPN은 region proposals에 대하여 class score를 매기고, bounding box coefficient를 출력
  1. 원본 이미지를 pre-trained된 VGG 모델에 입력하여 feature map을 얻음
  2. 위에서 얻은 feature map에 대하여 3x3 conv 연산을 적용
     • 이때 feature map의 크기가 유지될 수 있도록 padding을 추가
  3. class score를 매기기 위해서 feature map에 대하여 1x1 conv 연산을 적용
     1. 이 때 출력하는 feature map의 channel 수가 2x9가 되도록 설정
     2. RPN에서는 후보 영역이 어떤 class에 해당하는지까지 구체적인 분류를 하지 않고 객체가 포함되어 있는지 여부만을 분류
  4. bounding box regressor를 얻기 위해 feature map에 대하여 1x1 conv 연산을 적용
     • 출력하는 feature map의 channel 수가 4(bounding box regressor)x9(anchor box 9개)가 되도록 설정
• class score에 따라 상위 N개의 region proposals만을 추출하고, Non maximum suppression을 적용하여 최적의 region proposals만을 Fast R-CNN에 전달



3. Multi-task Loss

• RPN과 Fast R-CNN을 학습시키기 위해 Multi-task loss를 사용
• RPN에서는 객체의 존재 여부만을 분류하는 반면, Fast R-CNN에서는 배경을 포함한 class를 분류

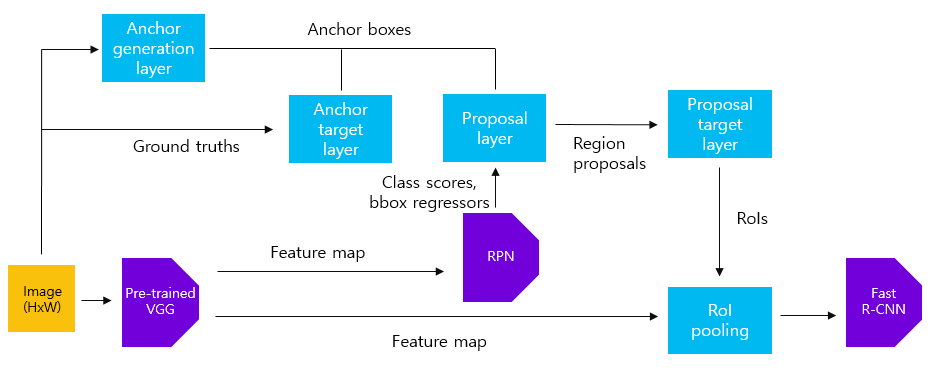

Training Faster R-CNN

1) feature extraction by pre-trained VGG16

• sub-sampling ratio는 1/16

💡 Input : 800x800x3 sized image
Process : feature extraction by pre-trained VGG16
Output : 50x50x512 sized feature map



2) Generate Anchors by Anchor generation layer

• region proposals를 추출하기에 앞서 원본 이미지에 대하여 anchor box를 생성하는 과정을 거침
• 원본 이미지의 크기에 sub-sampling ratio를 곱한만큼의 grid cell이 생성 되며, 이를 기준으로 각 grid cell마다 9개의 anchor box를 생성

💡 Input : 800x800x3 sized image
Process : generate anchors
Output : 22500(=50x50x9) anchor boxes



3) Class scores and Bounding box regressor by RPN

• RPN은 VGG16으로부터 feature map을 입력받아 anchor에 대한 class score, bounding box regressor를 반환

💡 Input : 50x50x512 sized feature map
Process : Region proposal by RPN
Output : class scores(50x50x2x9 sized feature map) and bounding box regressors(50x50x4x9 sized feature map)



4) Region proposal by Proposal layer

• Proposal layer에서는 2)번 과정에서 생성된 anchor boxes와 RPN에서 반환한 class scores와 bounding box regressor를 사용하여 region proposals를 추출하는 작업을 수
• Non maximum suppression을 적용하여 부적절한 객체를 제거한 후, class score 상위 N개의 anchor box를 추출
• regression coefficients를 anchor box에 적용하여 anchor box가 객체의 위치를 더 잘 detect하도록 조정

💡 Input
- 22500(=50x50x9) anchor boxes
- class scores(50x50x2x9 sized feature map) and bounding box regressors(50x50x4x9 sized feature map)
Process : region proposal by proposal layer
Output : top-N ranked region proposals



5) Select anchors for training RPN by Anchor target layer

• Anchor target layer의 목표는 RPN이 학습하는데 사용할 수 있는 anchor를 선택
• 2)번 과정에서 생성한 anchor box 중에서 원본 이미지의 경계를 벗어나지 않는 anchor box를 선택후 positive/negative 데이터를 sampling
  • positive sample은 객체가 존재하는 foreground
  • negative sample은 객체가 존재하지 않는 background
• 전체 anchor box 중에서 다음과 같은 조건을 만족하는 sample을 positive sample로 선정
  1. ground truth box와 가장 큰 IoU 값을 가지는 경우
  2. ground truth box와의 IoU 값이 0.7 이상인 경우

 💡 Input : anchor boxes, ground truth boxes
Process : select anchors for training RPN
Output : positive/negative samples with target regression coefficients(타겟회귀계수)



6) Select anchors for training Fast R-CNN by Proposal Target layer

• region proposals와 ground truth box와의 IoU를 계산하여 0.5 이상일 경우 positive, 0.1~0.5 사이일 경우 negative sample로 라벨링됨

💡 Input : top-N ranked region proposals, ground truth boxes
Process : select region proposals for training Faster R-CNN
Output : positive/negative samples with target regression coefficients



7) Max pooling by RoI pooling

• 원본 이미지를 VGG16 모델에 입력하여 얻은 feature map과 6) 과정을 통해 얻은 sample을 사용하여 RoI pooling을 수행 → 고정된 크기의 feature map이 출력

💡 Input
- 50x50x512 sized feature map
- positive/negative samples with target regression coefficients
Process : RoI pooling
Output : 7x7x512 sized feature map



8) Train Fast R-CNN by Multi-task loss

• Fast R-CNN 모델의 동작 순서와 동일

 💡 Input : 7x7x512 sized feature map
Process
- feature extraction by fc layer
- classification by Classifier
- bounding box regression by Bounding box regressor
- Train Fast R-CNN by Multi-task loss
Output : loss(Loss loss + Smooth L1 loss)

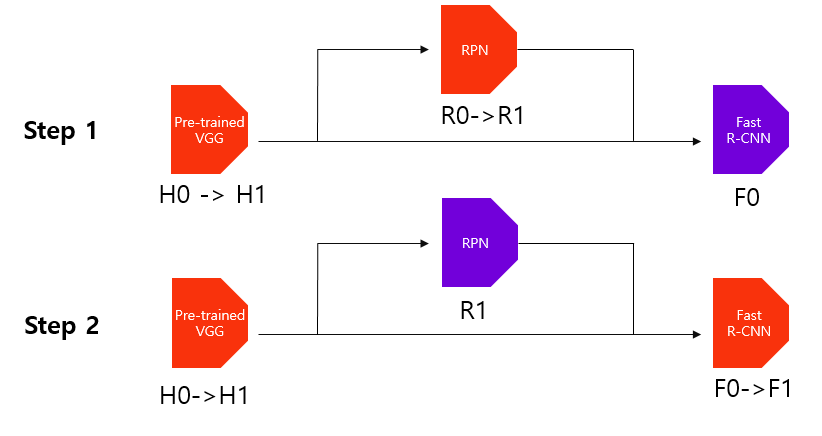

🤔 Alternating Training(번갈아 가면서 학습)

• 논문에서는 Faster R-CNN 모델을 학습시키기 위해 RPN과 Fast R-CNN을 번갈아가며 학습시키는 Alternating Training 방법을 사용





Detection

• 실제 detection(=inference) 시에는 Anchor target layer와 Proposal target layer는 사용되지 않음
  • 두 layer 모두 네트워크를 학습시키기 위한 데이터셋을 구성하는데 사용되기 때문
• Fast R-CNN은 Proposal layer에서 추출한 region proposals를 활용하여 detection을 수행
• 최종적으로 얻은 predicted box에 Non maximum suppression을 적용하여 최적의 bounding box만을 결과로 출력





- Faster R-CNN 모델은 PASCAL VOC 2012 데이터셋에서 mAP 값이 75.9를 보이면서 Fast R-CNN 모델보다 더 높은 detection 성능을 보임

- Fast R-CNN 모델이 0.5fps(frame pre second)인 반면 Faster R-CNN 모델은 17fps를 보이며, 이미지 처리 속도 면에서 발전한 결과

- feature extraction에 사용하는 convolutional layer의 feature를 공유하면서 end-to-end로 학습시키는 것이 가능해짐

논문의 저자는 detection 속도에 대해 "near real-time"이라고 언급하며, 실시간 detection에는 한계가 있음
